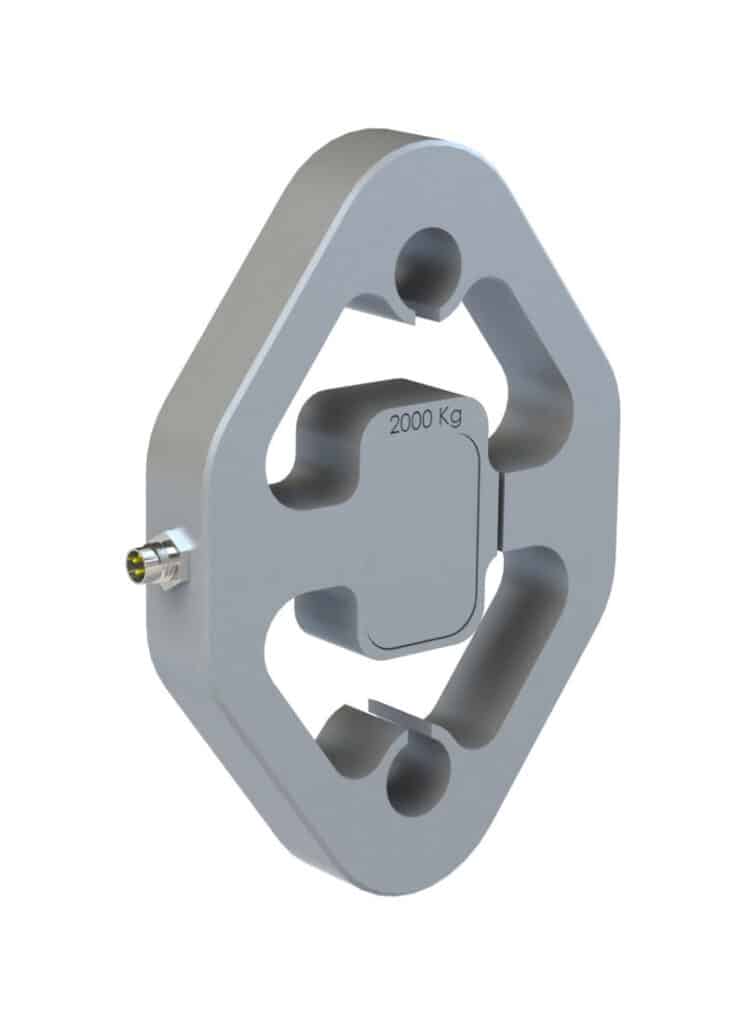

Capteur de traction HF 05/A/AL & HF05/A2/AL
Télécharger la ficheDomaine d’application
Ce capteur mécanique est conçu pour détecter un seuil d’effort dans les systèmes de levage par câbles disposant d’un brin mort. Le franchissement du seuil génère un signal qui s’exploitera selon les besoins de l’utilisateur
Ce capteur est proposé de préférence pour les installations en première monte et celles où il est important de ne pas perdre de hauteur de levage.
Principe de fonctionnement

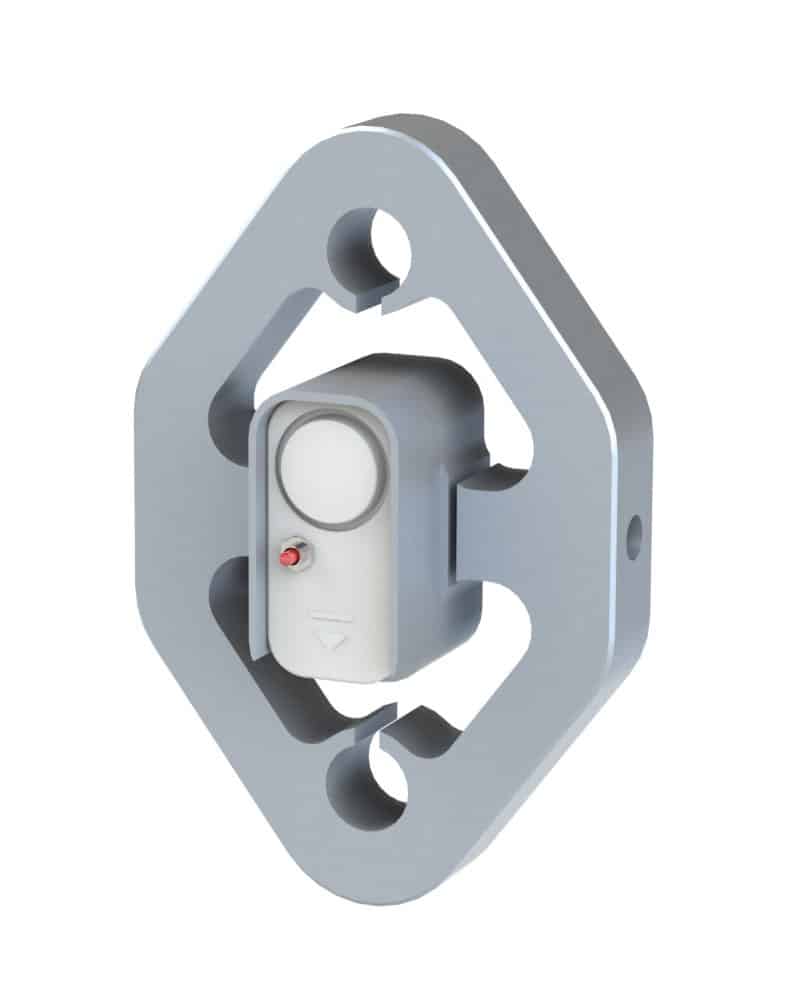

Le capteur fonctionne par déformation dans sa limite élastique, d’une cellule monobloc. Cette déformation agit, par l’intermédiaire d’une vis de réglage, sur un rupteur donnant un signal « tout ou rien » (voir détail dans la notice de mise en service)
Spécifications techniques
Capacité
500 à 12.000 daN
Matériaux du capteur
Aluminium 7075
Coefficient de sécurité
5
Capteur de mesure
Micro rupteur (Répétabilité 0,5%)
Système de réglage
Vis à pas fin
Version 1 seuil
1 contact inverseur 250 VAC / 5A
Version 2 seuil
2 contacts inverseurs 250 VAC / 5A
Hystérésis (ON/OFF/ON
5%
Température d'utilisation
-20° à +60°
Raccordement
IP 63
