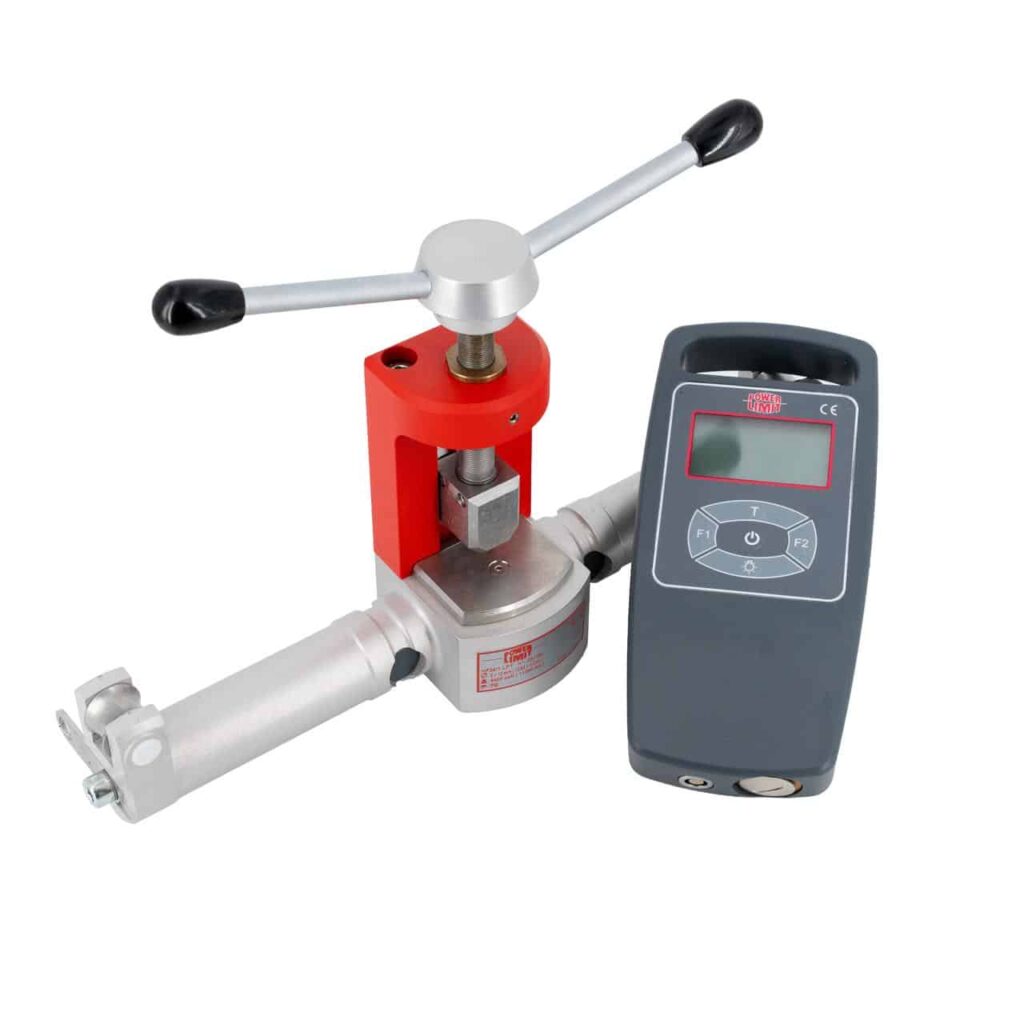

Tensiomètre pour cable KIT HF 36/LPT
Télécharger la ficheDomaine d’application

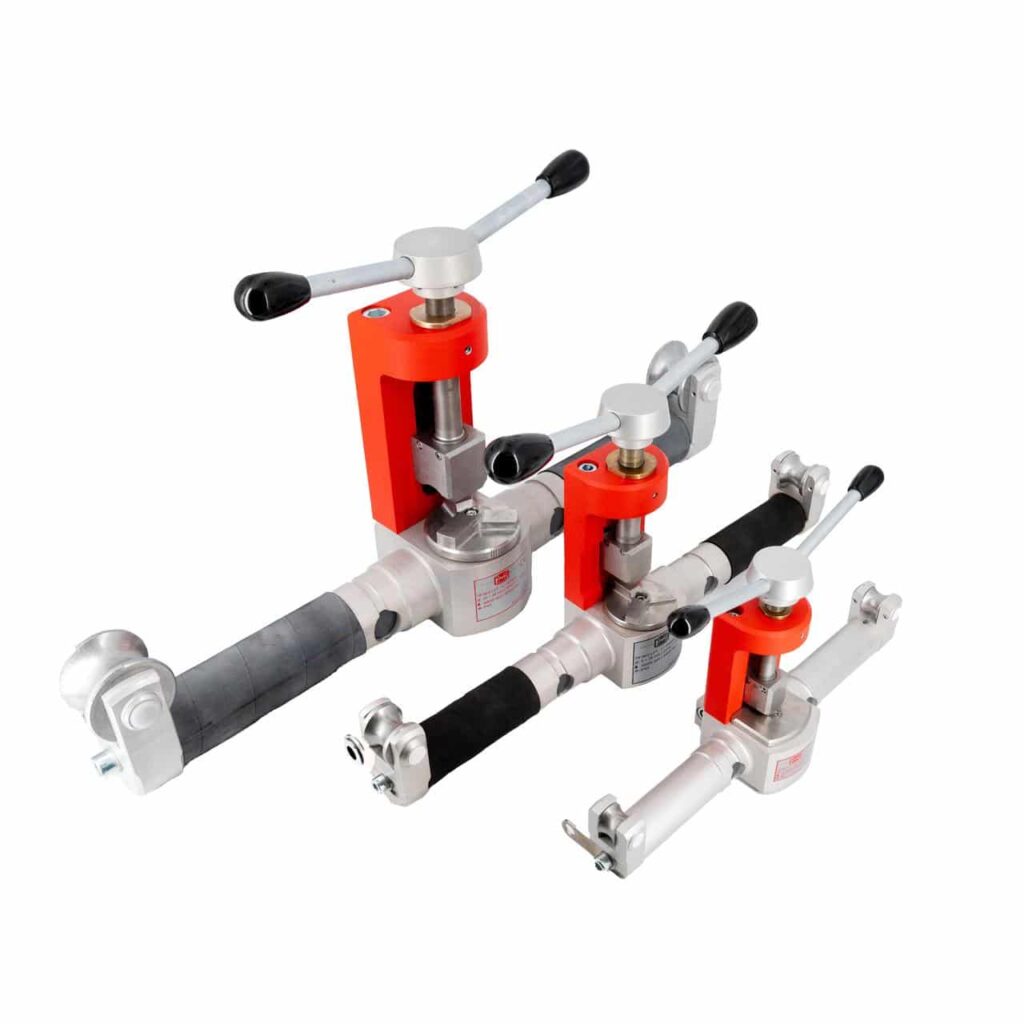

Ces modèles de tensiomètre ont été spécialement conçus pour mesurer des efforts sur des câbles tendus sans devoir placer un dynamomètre en ligne et sans devoir démonter l’installation pour réaliser la prise de mesure.
Principe de fonctionnement
Mesure d’effort de traction par jauges de contraintes. La déviation du câble exercée par l’intermédiaire du tensiomètre produit une force tangentielle proportionnelle à la force exercée sur le câble de traction. La déformation produite par cette force est mesurée par un pont de jauges intégré dans le capteur. Le signal généré par les jauges de contrainte est ensuite conditionné par l’électronique associée et est affiché sur l’écran LCD de l’afficheur associé.
Spécifications techniques
Capacité
1.000 à 40.000 daN
Diamètre de câble
2 à 44 mm
Matériaux du capteur
Aluminium 2017
Erreur globale
2 à 5% de la capacité nominale en fonction des spécifications du câble
Alimentation du tensiomètre
Fournie par l’afficheur
Alimentation de l’afficheur
2 piles CR123 3V
Autonomie de l‘afficheur
+/- 100 heures
Cordon de raccordement
-20° à +60°C
Protection IP
IP 65
Protection IP de l’afficheur
IP65
