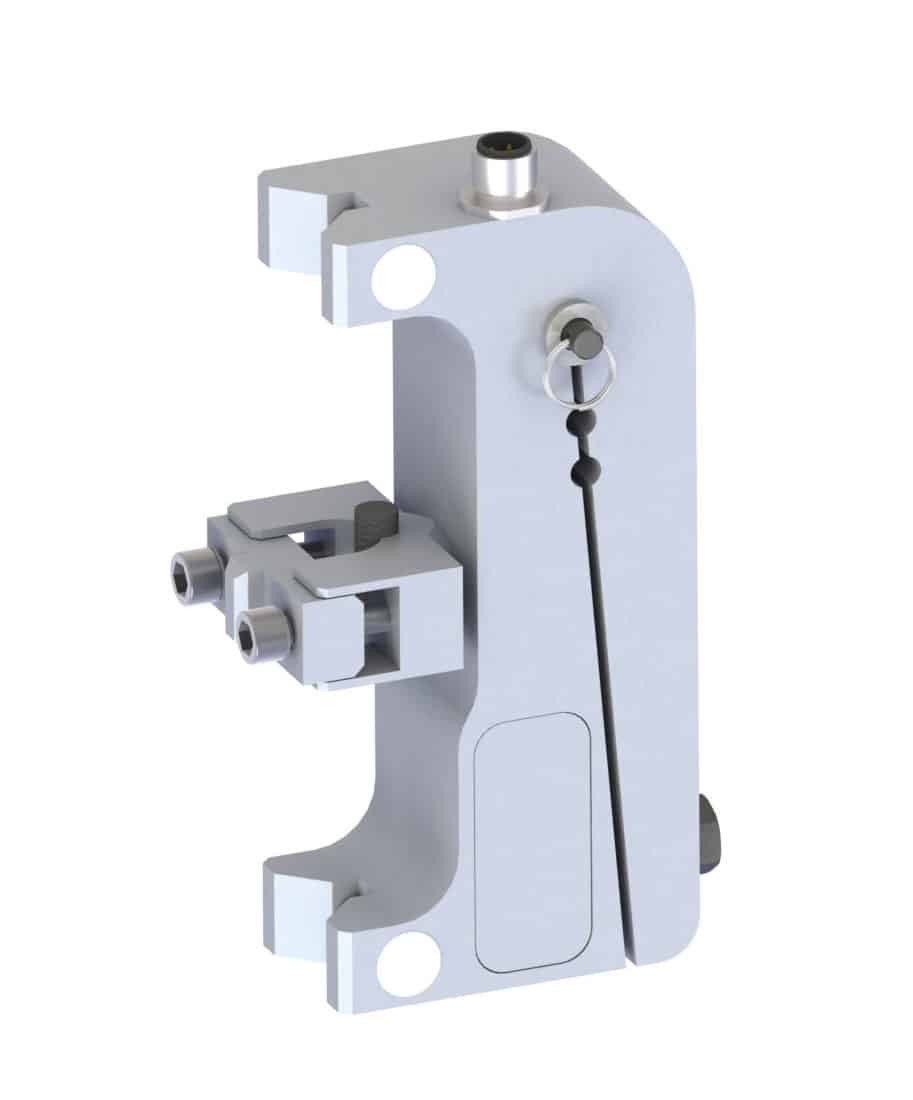

Limiteur de charge HF 32/A & HF32/A2
Télécharger la ficheDomaine d’application
Ce capteur a été spécialement conçu pour gérer un ou deux seuils de sécurité sur les engins de levage et de manutention.
Principe de fonctionnement
La déviation du câble exercée par l’intermédiaire du capteur, produit une force tangentielle proportionnelle à la force exercée sur le câble en traction. La déformation du corps du capteur provoque l’ouverture des micro rupteurs intégrés dans le capteur.
Options
- Etalonnage en usine (Précisez la charge et le diamètre du câble)
- Connecteur avec cordon 5 mètres
- Version 2 seuils HF32/A2 (presse-étoupe à la place du connecteur).
- Option non-disponible pour le HF32/0/A
Spécifications techniques
Capacité
3.200 à 12.000 daN selon modèle
Diamètre de câble
4 à 35 mm selon modèle
Matière du capteur
Aluminium 7075
Traitement de surface
Anodisation sulfurique incolore
Coefficient de sécurité
5
Capteur de mesure
micro rupteur (répétabilité 0,5%)
Système de réglage
vis à pas fin
Version 1 seuil
1 contact inverseur 250 VAC / 5A
Version 2 seuils
2 contacts inverseurs 250 VAC / 5A
Hystérésis (ON/OFF/ON)
5%
Température d'utilisation
-20° à +60°
Raccordement
Connecteur avec cordon 2 mètres
Protection
IP 63
Fiche technique
Télécharger la fiche technique du HF 32/A & HF32/A2
