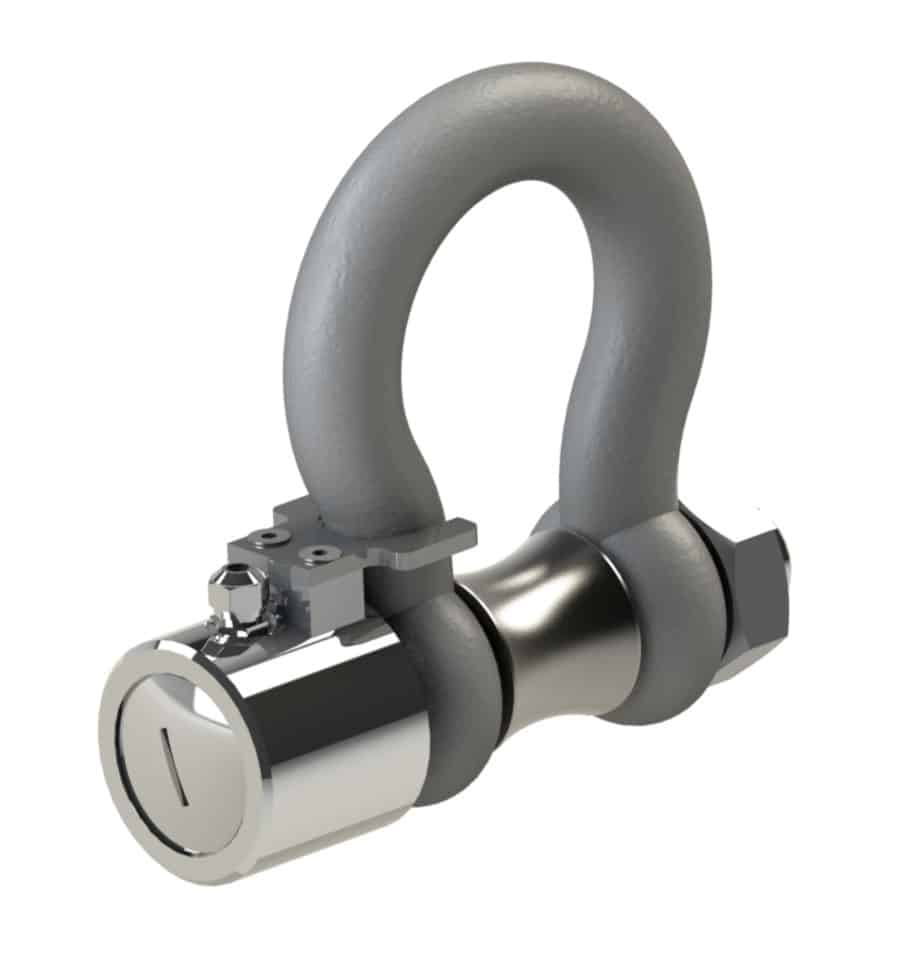

Manille dynamométrique HF 55
Télécharger la ficheDomaine d’application
- Évaluation du poids de charges suspendues
- Évaluation d’efforts de traction
- Applications diverses pour toutes personnes utilisant des manilles
Principe de fonctionnement
Mesure d’effort au cisaillement. Le capteur subit directement la traction exercée et les contraintes internes qui en résultent sont mesurées par le pont de jauges intégré dans le capteur. Ces informations sont ensuite gérées par les équipements associés (moniteurs et/ou afficheurs appropriés).
Signal de sortie disponible
mV/V, 0-10 V, 0-10.000 Hz ou 4-20 mA
Spécifications techniques
Capacité
65 à 3.000 kN
Matériaux du capteur
Inox 17-4 PH (1.4542)
Coefficient de sécurité
5
Coefficient de surcharge
2
Erreur globale
+/- 0,2 %
Impédance
700 ohms
Température d’utilisation
-20° à +60°
Protection IP
IP 65
Alimentation
Fournie par le moniteur associé
Raccordement
Via presse-étoupe (câble non-fourni)
Signal de sortie disponible
mV/V, 0-10 V, 0-10.000 Hz ou 4-20 mA
Fiche technique
Télécharger la fiche technique du Manille dynamométrique HF 55
