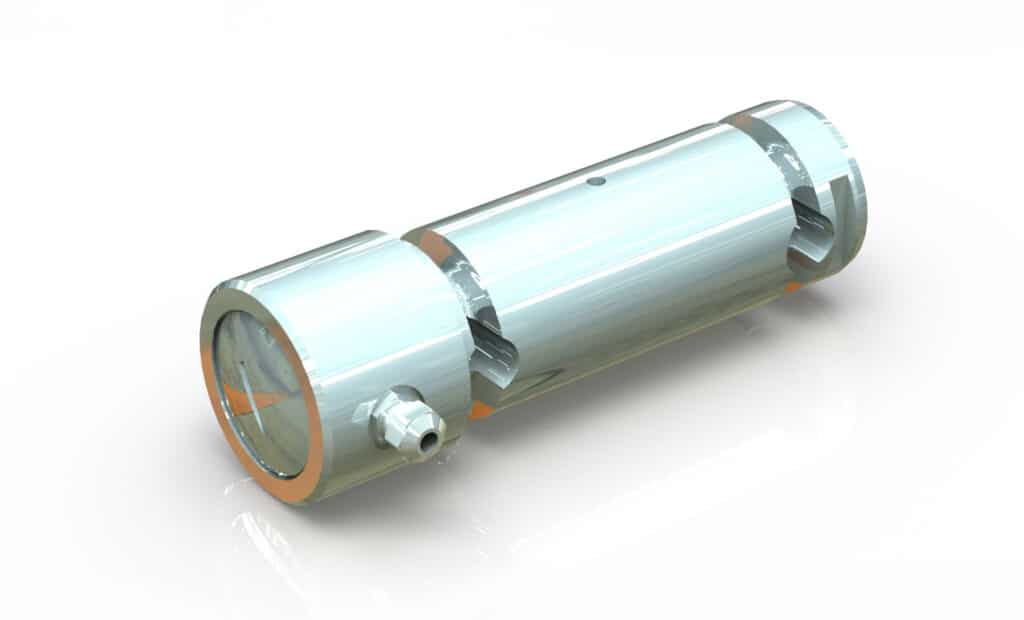

Axe dynamométrique HF 50
Télécharger la ficheDomaine d’application
Réalisé entièrement sur mesure, il remplace l’axe d’origine dans un système de levage. Par exemple, l’axe d’une poulie, d’un palonnier d’équilibrage. Le signal analogique généré sera exploité par l’utilisateur en fonction de ses besoins.
Exemple :
- Gestion d’un ou de plusieurs seuils (mou de câble, seuils intermédiaires, seuil d’alarme, seuil de sécurité, etc.)
- Affichage de la charge.
Le principal atout d’un axe dynamométrique est de n’engendrer aucune modification au niveau de la hauteur de levage.
Principe de fonctionnement
Mesure d’effort au cisaillement par jauges de contraintes. Le capteur subit directement l’effort et les contraintes internes qui en résultent sont mesurées par le pont de jauges intégrés dans le capteur. Ces informations sont ensuite gérées par les équipements associés (moniteurs et/ou afficheurs appropriés).
Options
- Signal de sortie: courant (4-20 mA), tension (0-10 V) ou mV/V
- Système de graissage
Spécifications techniques
Capacité
10 à 10.000 kN
Diamètre de l'axe
20 à 300 mm
Matière du capteur
Acier inoxydable 17-4 PH (1.4542)
Coefficient de sécurité
5
Coefficient de surcharge
2
Erreur globale
+/- 0,3%
Sensibilité du capteur
+/- 1 mV/V
Impédance
700 ohms
Signal de sortie
Fréquence (500 à 10.000 Hertz)
Alimentation
Fournie par le moniteur associé
Température d'utilisation
-20° à +80°
Raccordement
Via presse-étoupe (câble non-fourni)
Protection
IP 65
Fiche technique
Télécharger la fiche technique de l'axe dynamométrique HF 50
