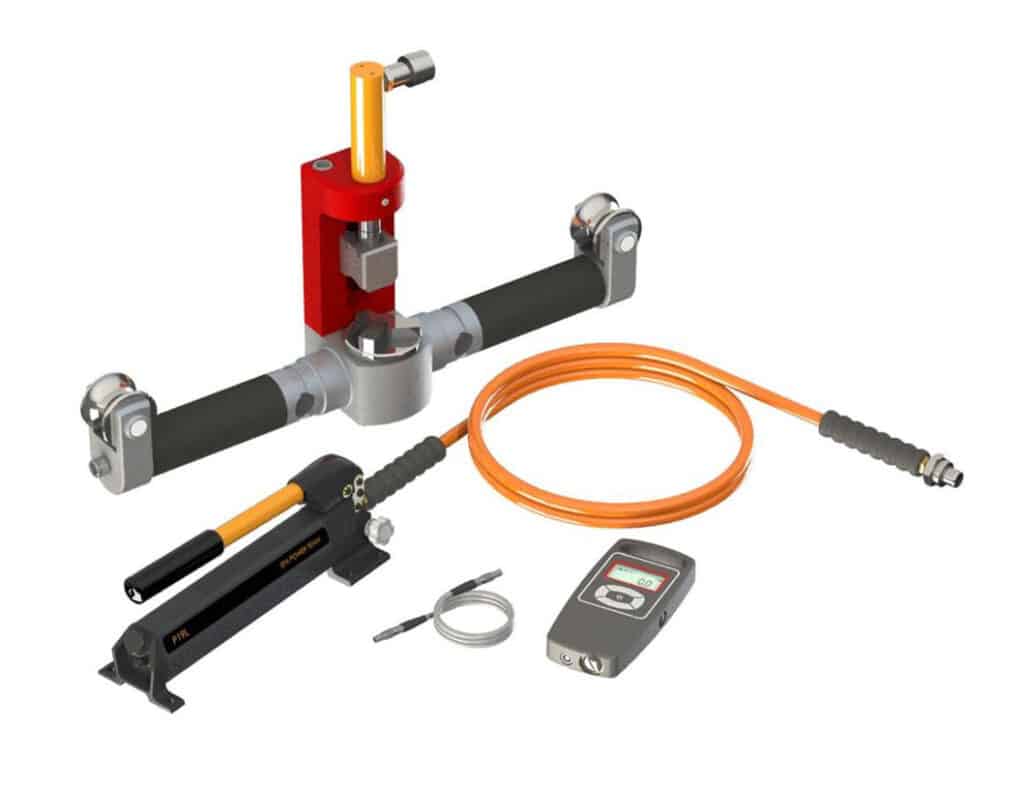

Tensiomètre pour câble HF 36/LPT/HYD
Télécharger la ficheDomaine d’application
Ce modèle de tensiomètre a été spécialement conçu pour mesurer des efforts sur des câbles tendus sans devoir placer un dynamomètre en ligne et sans devoir démonter l’installation pour réaliser la prise de mesure.
Exemples :
- Les haubans d’antennes de télécommunication
- Les lignes à haute tension
- Les passerelles suspendues, ponts ou chapiteaux
Principe de fonctionnement
Mesure d’effort de traction par jauges de contraintes. La déviation du câble exercée par l’intermédiaire du tensiomètre produit une force tangentielle proportionnelle à la force exercée sur le câble de traction. La déformation produite par cette force est mesurée par un pont de jauges intégré dans le capteur. Le signal généré par les jauges de contrainte est ensuite conditionné par l’électronique associée et est affiché sur l’écran LCD de l’afficheur associé.
Options
Transmission radio : ne nécessite plus de cordon entre l’appareil et l’afficheur.
Autonome : plus d’afficheur déporté, l’affichage est directement intégré dans l’appareil.
Calibration spécifique : La banque de données standard comprend une série de câbles et de fils de contact identifiés par une « référence de calibration ». Chaque numéro fait référence à un étalonnage exécuté sur le câble correspondant. La banque de données peut s’étoffer de câbles ou cordages spécifiques, un échantillon par câble sera requis et les résultats des étalonnages seront ajoutés à la banque de données.
Logiciel pour PC : Nos appareils sont par défaut livrés avec un logiciel de gestion de données appelé LOADER Light. Ce logiciel permet de visualiser et récupérer les enregistrements sauvés dans la mémoire de l’afficheur. D’autres logiciels de gestion de données sont également disponibles :
- Loader tech : pour ajouter une calibration à distance
- Loader full : pour ajouter une calibration à distance et gérer les enregistrements
- Monitor : pour faire de l’acquisition de données en temps réel
Spécifications techniques
Capacité
20.000 à 200.000 daN selon modèle
Diamètre de câble
9 à 85 mm selon modèle
Matériaux du capteur
Aluminium 2017
Erreur globale
de 2 à 5 % suivant les spécifications des fils et câbles à mesurer
Alimentation de l’afficheur
2 piles CR123 3V
Autonomie de l’afficheur
+/- 100 heures
Cordon de raccordement
longueur 3 mètres
Capacité d’huile de la pompe
327 cm³
Flexible hydraulique
longueur 3 mètres, avec raccords rapides
Température d’utilisation
-20° à +60°C
Indice de protection
IP 65
