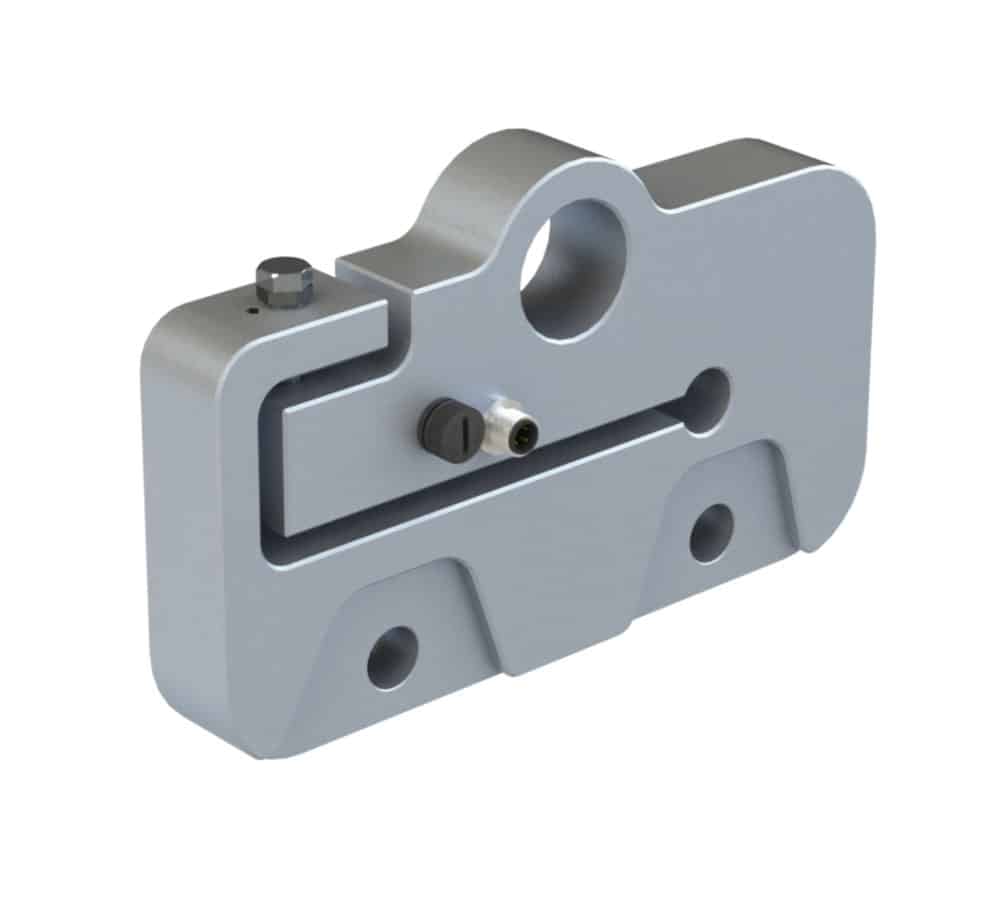

Limiteur de charge HF 22/A
Télécharger la ficheDomaine d’application
Ce capteur a été spécialement conçu pour gérer un seuil de sécurité sur les palans à chaîne électriques DEMAG. Il se place en sandwich entre le chariot et le palan à la place de la pièce de liaison existante. Il peut être conçu pour d’autres modèles de palans sur demande.
Principe de fonctionnement
Le capteur fonctionne par déformation dans sa limite élastique d’une cellule monobloc. Cette déformation agit, par l’intermédiaire d’une vis de réglage, sur un rupteur donnant un signal « tout ou rien » (voir détail dans la notice de mise en service).
Options
Etalonnage en usine
Spécifications techniques
Capacité
500 à 5.000 daN
Matière du capteur
Aluminium 7075
Traitement de surface
Anodisation sulfurique incolore
Coefficient de sécurité
5
Capteur de mesure
micro rupteur (répétabilité 0,5%)
Système de réglage
vis à pas fin
Version 1 seuil
1 contact inverseur 250 VAC / 4A
Hystérésis (ON/OFF/ON)
10%
Température d'utilisation
-20° à +60°
Raccordement
Connecteur avec cordon 1 mètre
Protection
IP 63
Fiche technique
Télécharger la fiche technique du limiteur de charge HF 22/A
