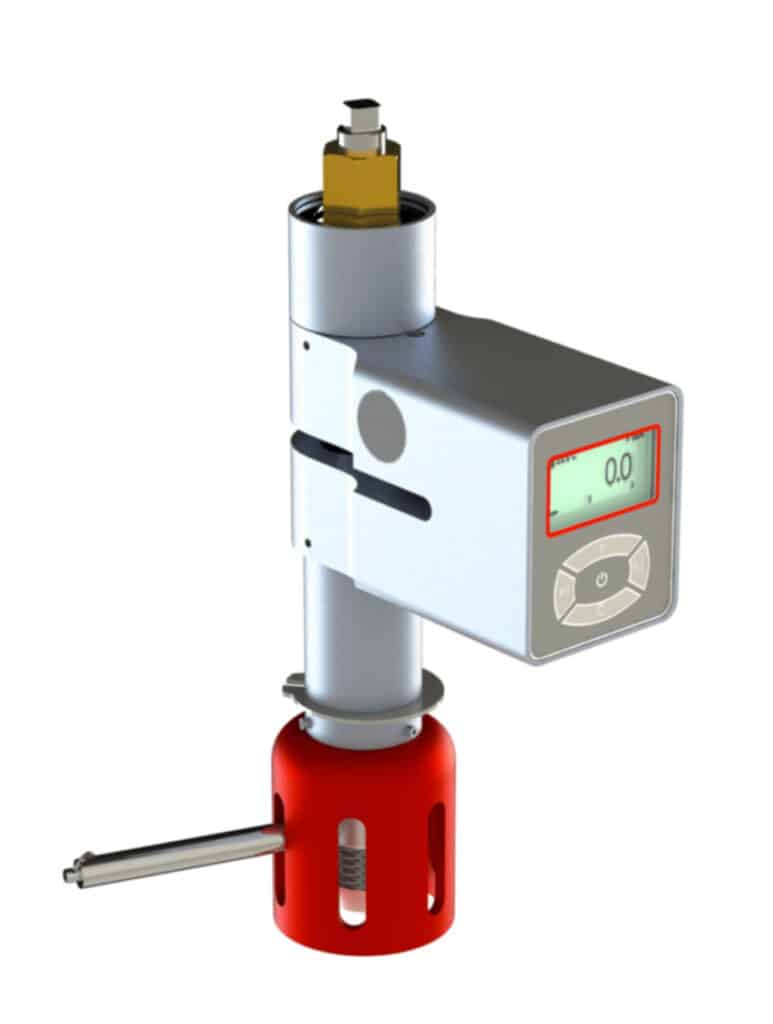

Extractomètre Power Plug HF 47/LPT
Télécharger la ficheDomaine d’application
Appareil d’essai de traction autonome destiné à tester la résistance d’ancrage dans du béton : chevilles filetées, anneaux, boulons… Il a été spécialement développé pour tester les ancrages dans les endroits exigus. La conception de cet appareil permet des applications dans toutes les positions, car le capteur de mesure est réversible.
Afin de répondre aux exigences de la norme EN795, deux programmes de tests automatiques sont présents dans l’appareil. Les résultats de ces tests peuvent ensuite être enregistrés dans la mémoire de l’appareil et transférés sur ordinateur.
Principe de fonctionnement
Mesure d’effort au cisaillement par jauges de contraintes. Le capteur subit directement l’effort et les contraintes internes qui en résultent sont mesurées par le pont de jauges intégrés dans le capteur. Le signal généré par les jauges de contrainte est ensuite conditionné par l’électronique associée et est affiché sur l’écran LCD.
Options
- Monitor : logiciel d’acquisition de données en temps réel
Composition du kit
- 1 coffret de rangement IP67
- 1 extractomètre HF47/LPT
- 4 douilles de reprise en inox
- 1 fourche de traction en inox
- 1 clé pour la mise en traction
- 1 cordon USB/mini USB
- 1 clé USB contenant le programme Loader Light
- 1 certificat CE
- 1 certificat d’ajustage
- 1 manuel d’utilisation
Spécifications techniques
Capacité max
1500 à 2500 daN selon modèle
Matériaux du capteur
Aluminium
Erreur globale
+/- 0,5 %
Compensation des obliquités
+/- 15°
Hauteur des chiffres
16 mm LCD
Unité de mesure
Kg, N, daN, kN, LBS
Alimentation
3 x AA/LR6 - 1,5V
Température d’utilisation
-10° à +60°
Protection
IP 65
Poids
4,3 Kg
Connexion PC
Via port USB (câble et logiciel fournis)
Fiche technique
Télécharger la fiche technique de l’extractomètre Power Plug HF 47/LPT
